●模擬量輸入隔離柵(也稱檢測端安全柵)給危險區的變送器提供隔離電源,將變送器或電流源產生的電流信號從危險區隔離傳送到安全區。

●該產品需要獨立供電電源、輸入和輸出三隔離。

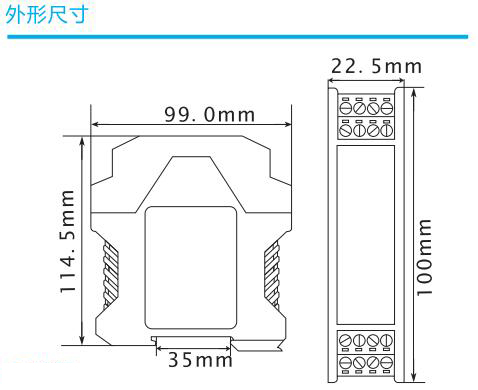

●DIN導軌獨立式安裝方式

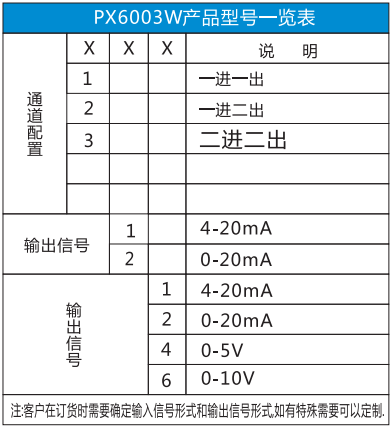

產品選型:

產品名稱:防爆安全柵

例:PX6003W-111 ,檢測端安全柵一進一 出,輸入、

輸出均為4-20mA.

主要技術參數

電源保護:電源反向保護

供電電壓:20~ 35V,DC

消耗電流:≤70mA(一進一出, 24V供電,配電輸入,20mA輸出時)

≤100mA(- -進二出,24V供電,配電輸入,20mA輸出時)

危險側:

輸入電流: 4-20mA 0-20mA

配電:開路電壓≤28V

電流20mA時配電電壓≥16V

安全側:

輸出電流: 4-20mA 0-20mA

負載電阻: RL≤680n

輸出電壓: 1-5V 0-5V

負載電阻: Rl≥20KQ

(用戶須在訂貨時選擇電壓或電流輸出)

基本精度:0.2%F.S.

溫度漂移:0.005%F.S./C (-20°C ~ +55°C)

響應時間:≤5mS(0-90%) (TYP)

絕緣強度:2500V AC/1min (本安端與非本安端)

絕緣電阻:2100MQ(輸入、輸出、電源之間)

工作溫度范圍: -20~+55°C

電磁兼容性:符合GB/T 18268(IEC61326-1)

適用現場設備:二線制，三線制變送器;電流源.
