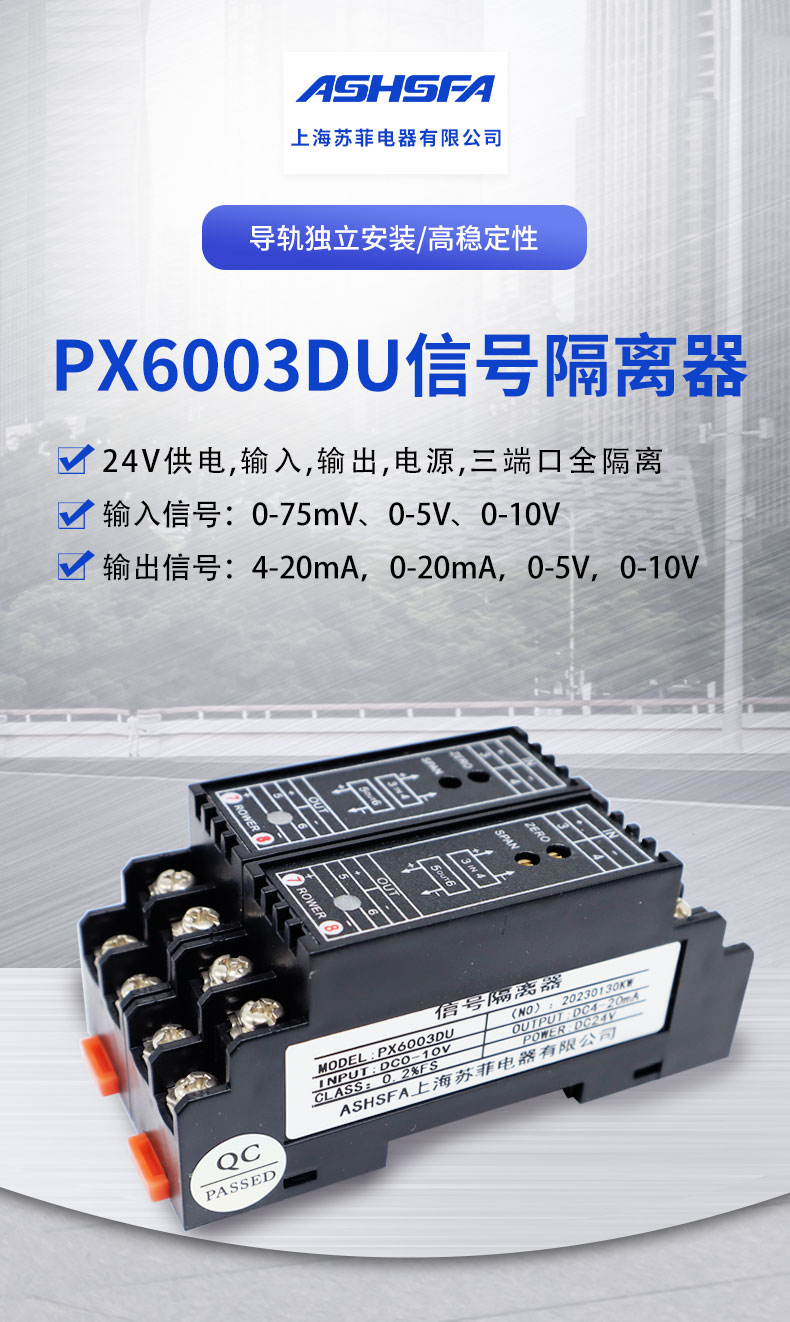

●24V供電,輸入、輸出、電源,三端口全隔離,將工業現場直流電流電壓信號隔離、轉換為標準電流、電壓信號。

●DIN導軌獨立式安裝方式

產品選型:

產品名稱:直流信號隔離器

例:型號: PX6003U-161-進一出,輸入0-10V

輸出4-20mA

主要技術參數

輸入端

輸入信號:0-75mv、0-5V、 0-10V

輸入阻抗:≥300KN

輸出端

輸出信號:4- 20mA;0-20mA;0-5V;0-10V

輸出負載電阻:RL≤50092(輸出為電流信號時)

RL≥10K92(輸出為電壓信號時)

基本參數

電源:DC24V,+10% (可定制DC12V電源)

消耗電流:≤30mA(-進一-出,24V供電, 20mA輸出時)

≤50mA(一進二出,24V供電, 20mA輸出時)

基本精度:0.2%F.S. .

溫度漂移:0.005%F.S./*C (-20°C ~+55°C)

響應時間:≤10mS(0-90%) (TYP)

絕緣強度:1500V AC/1min(輸入、輸出、電源之間)

絕緣電阻:2100MQ(輸入、輸出、電源之間)

工作溫度范圍: -20~+55°C

電磁兼容性:符合GB/T 18268(IEC61326-1)

適用現場設備:電壓信號輸出設備
