概述

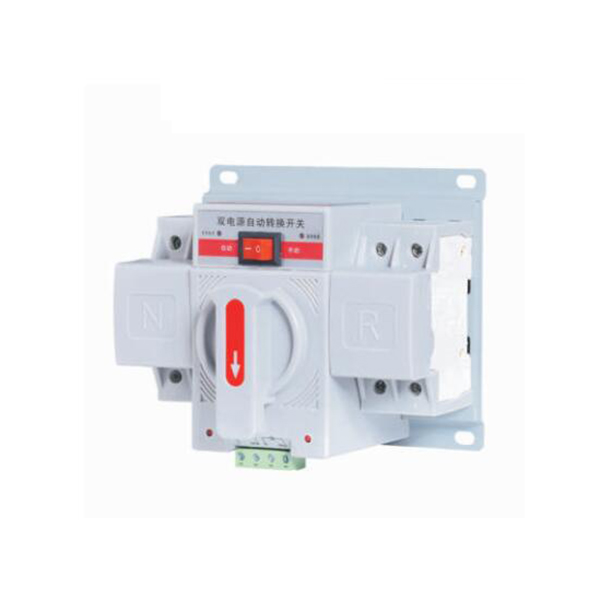

◆SFQ2 系列雙電源自動轉換開關(以下簡稱雙電源)，它適用于交流50Hz/60Hz、額定工作電壓400V、額定工作電流10A~ 1600A的供電系統，能實現常用電源(N)與備用電源(R)之間的自動或手動切換。特別適用于需要消防需求的寫字樓、商場、銀行、高層建筑、醫院、劇院、礦業及軍事設施等的照明線路用。

本產品符合GB/T 14048.11標準。

正常工作條件和安裝條件

◆安裝地點的海拔不超過2000m。

◆周圍空氣溫度

周圍空氣溫度上限為+40°C， 下限為-5°C，且24h的平均值不超過+35°C。

◆大氣濕度

溫度為+40°C時，空氣的相對濕度不超過50%，在較低的溫度下可以允許

有較高的相對濕度，例如20°C時達90%，對由于濕度變化偶爾產生的凝露應

采取特殊的措施。

◆污染等級: 3級

◆安裝類別: IV級;傾斜度不大于土23°

技術要求

◆自投自復:

當常用電源正常時， 常用電源合，備用電源分，自動轉換開關處于( 1, 0)狀態。

當常用電源異常時， 常用電源分，備用電源合，自動轉換開關處于(0, 1)狀態。

當常用電源恢復正常時， 常用電源合，備用電源分，自動轉換開關又處于(1, 0)狀態。

◆自投不自復:

當常用電源正常時，常用電源合，備用電源分，自動轉換開關處于(1，0)狀態。

當常用電源異常時，常用電源分，備用電源合，自動轉換開關處于(0, 1)狀態。

當常用電源恢復正常時，自動轉換開關仍處于(0，1)狀態，只有操作“復位”按鈕，才能使常用電源合，備用電源分，自動轉換開關才能轉回到( 1, 0)狀態。

◆互為備用:

當常用電源正常時，常用電源合，備用電源分，自動轉換開關處于( 1，0)狀態。

當常用電源異常時，常用電源分，備用電源合，自動轉換開關處于(0，1 )狀態。

當常用電源恢復正常時， 自動轉換開關仍處于(0, 1 )狀態，只有備用電源斷電，才能使常用電源合，備用電源分，自動轉換開關才能轉回到( 1, 0)狀態。
