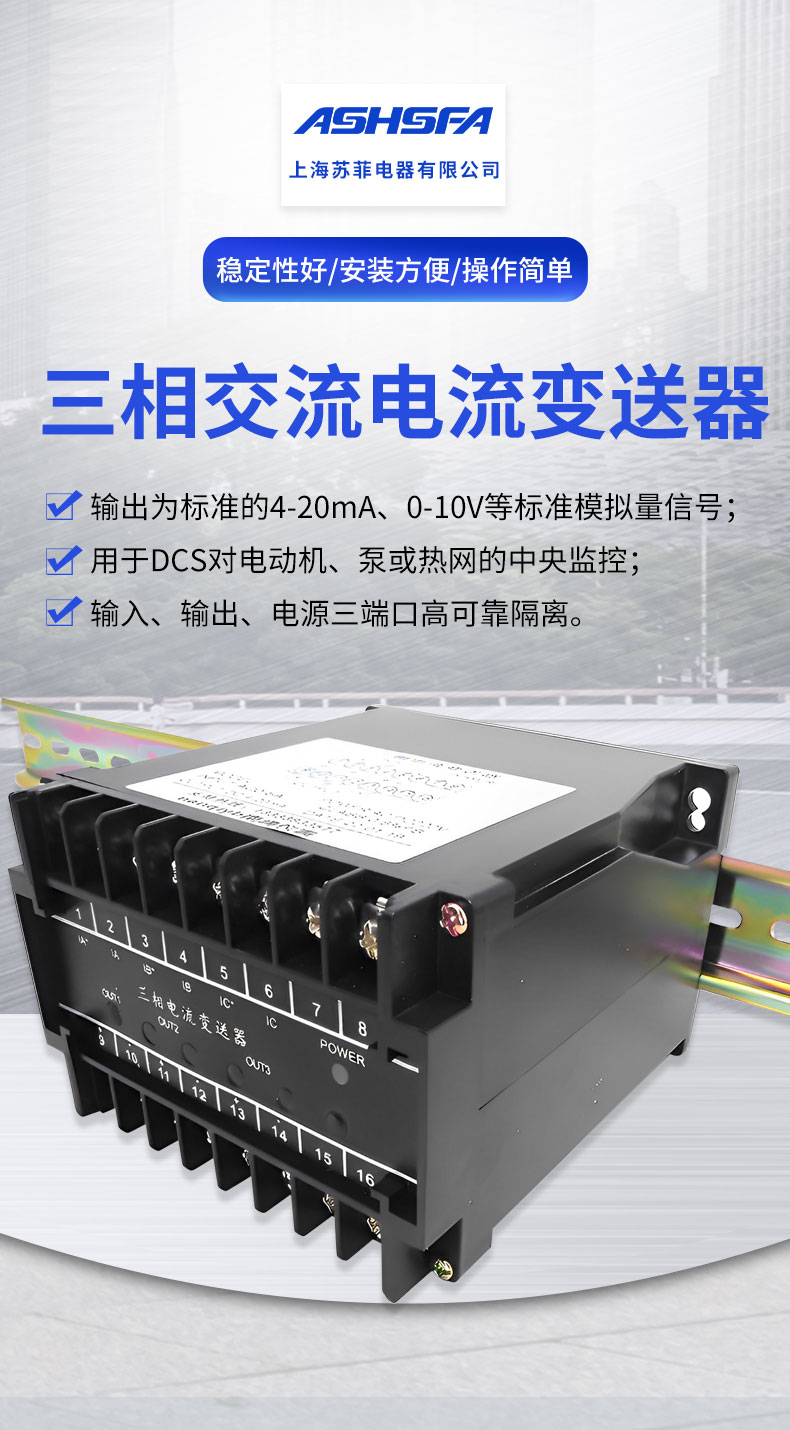

●三相交流電流變送器,是將來自交流互感器的三相交流電流信號轉換成標準的過程信號,用于DCS對電動機、泵或熱網的中央監控,監視供電線路及其電流。

●輸入,輸出,電源三端口高可靠隔離

主要技術參數

輸入端

輸入電流范圍:AC 0-1A、5A、 10A

頻率范圍:40Hz-60Hz

輸出端

輸出信號:4- 20mA;0-20mA;0-5V;0-10V

輸出負載電阻:RL≤500N(輸出為電流信號時)

RL≥1K2(輸出為電壓信號時)

基本參數

電源:AC/DC220V(電壓范圍AC/DC85-265V)

額定功耗:≤2W(三進三出,AC220V供電，20mA輸出時)

基本精度:<0.5% F.S.

溫度漂移:0.02%F.S./"C (-20°C~ + 55°C)

響應時間:<400mS(0-90%) (TYP)

絕緣強度:2000V AC/1min(輸入、輸出、電源之間)

絕緣電阻:≥100MQ(輸入、輸出、電源之間)

工作溫度范圍: -20~ +55°C

電磁兼容性:符合GB/T 18268.1(IEC61326-1)
