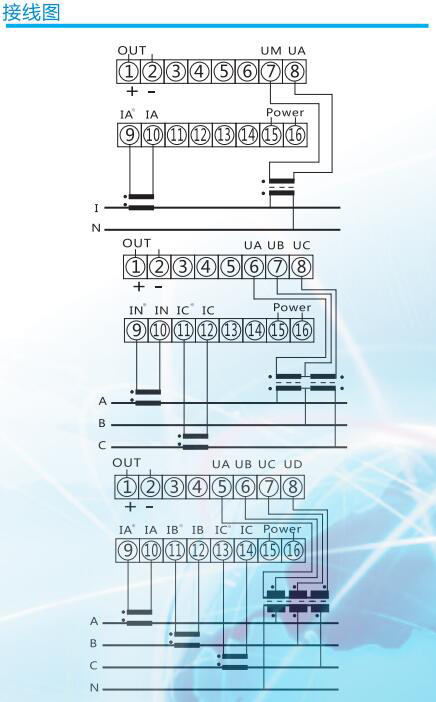

●功率因數變送器適用于單相線路、三相三線、三相四線平衡線路,對于不同線路,僅改變接線方式，即可用同- -變送器測量線路功率因數。以單片機等微處理器為核心,采用高效算法實現交流電路頻率的測量.

●功率因數變送器功率因數變送器可將一負載的交流電流和電壓之間的功率因數,轉換成按線性比例輸出的直流電流或電壓。配以相應的儀表或裝置，可供電力系統或其它工業部門使用

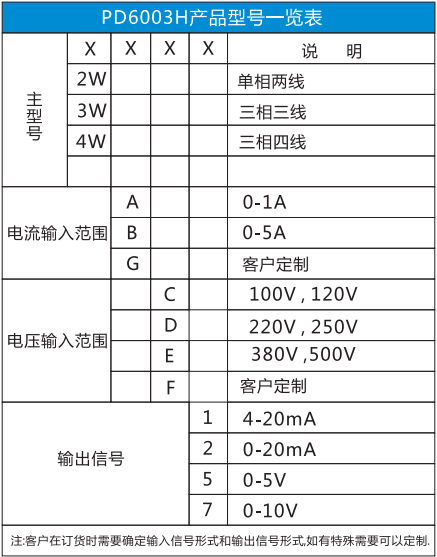

產品選型:

產品名稱:功率因數變送器

例:PD6003H-4WBE1 ,三相四線功率因數變送器,輸入AC0-5A,AC0-380V

輸出為4-20mA ,供電電源AC/DC220V.

主要技術參數

輸入端

輸入電流范圍:AC 0-1A, 5A

輸入電壓范圍:AC 0-100V,250V,380V, 500V

頻率范圍:40Hz-60Hz

輸出端

輸出信號:4-20mA;0-20mA;0-5V;0-10V

輸出負載電阻:RL≤5009(輸出為電流信號時)

RL≥1KQ2(輸出為電壓信號時)

基本參數

供電電源: AC/DC220V (電壓范圍85-265V)

額定功耗:≤4W(AC220V供電,20mA輸出時)

基本精度:≤0.5% F.S.

溫度漂移:0.02%F.S./°C (-20°C~ +55°C)

響應時間:≤400mS(0-90%) (TYP)

絕緣強度:2000V AC/1min(輸入、輸出、電源之間)

絕緣電阻:≥100MQ(輸入、輸出、電源之間)

工作溫度范圍: -20~+55°C

電磁兼容性:符合GB/T 18268.1(IEC61326-1)

可另外定制帶485通訊功能
