兩線制是指現場變送器與控制室外表聯系僅用兩根導線，這兩根線既是電源線，又是信號線。兩線制電流變送器是指僅有兩根導線輸入信號為電流信號的變送器。

兩線制電流變送器與三線制(一根正電源線，兩根信號線,其間一根共GND) 和四線制(兩根正負電源線，兩根信號線,其間一根GND)比較，兩線制的優點是：

1、不易受寄生熱電偶和沿電線電阻壓降和溫漂的影響，可用非常廉價的更細的導線;可節省大量電纜線和安裝費用;

2、在電流源輸出電阻足夠大時，經磁場耦合感應到導線環路內的電壓，不會發生明顯影響，由于攪擾源引起的電流，一般使用雙絞線就能降低攪擾;兩線制與三線制必須用屏蔽線,屏蔽線的屏蔽層要妥善接地。

3、電容性攪擾會導致接收器電阻有關誤差，對于4～20mA兩線制環路，接收器電阻通常為250Ω(取樣Uout=1～5V)這個電阻小到不足以發生明顯誤差，因此，能夠允許的電線長度比電壓遙測系統更長更遠;

4、各個單臺示讀裝置或記載裝置能夠在電線長度不等的不同通道間進行換接，不因電線長度的不等而造成精度的差異，實現渙散收集， 渙散式收集的優點就是：渙散收集，集中控制....

5、將4mA用于零電平，使判斷開路與短路或傳感器損壞(0mA狀況)非常方便。

6、在兩線輸出口非常簡單增設一兩只防雷防浪涌器材,有利于安全防雷防爆。

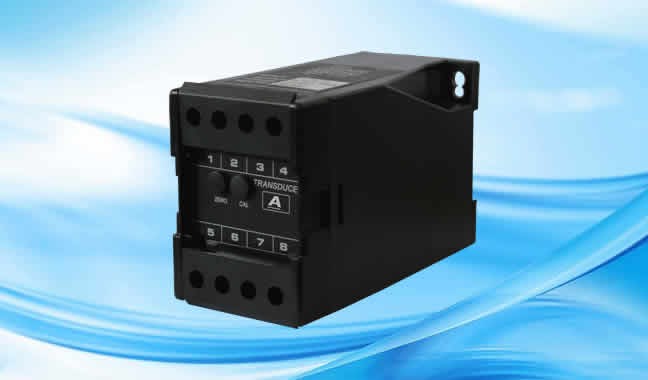

兩線制電流變送器外形如下圖：
