●接受來自現場的熱電阻信號,經隔離變送輸出標準的電流/電壓信號到控制室、PLC、 DCS及 顯示儀表等。

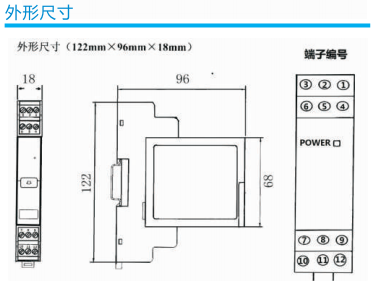

●DIN導軌獨立式安裝方式

●輸入,輸出,電源三端口高可靠隔離

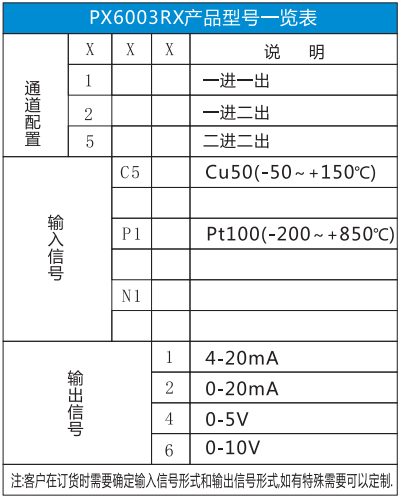

產品選型:

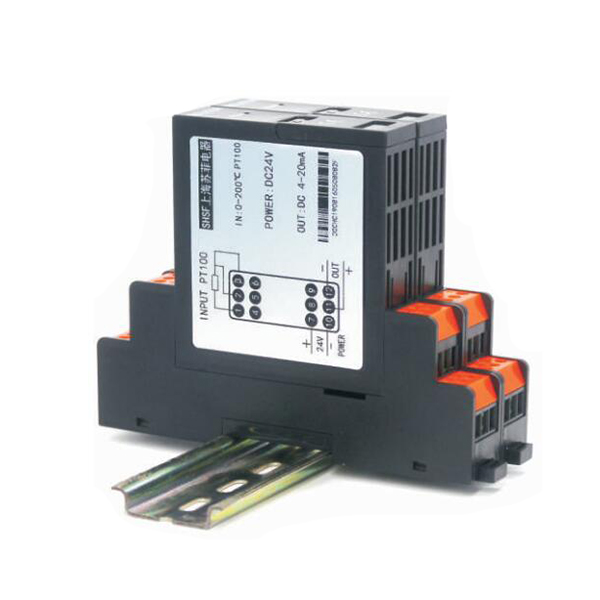

產品名稱:熱電阻信號隔離器

例:PX6003RX-1P11 ,輸入信號PT100(0-200°C)、輸出

DC 4-20mA.

主要技術參數

輸入端

輸入信號: PT100,Cu50等熱電阻信號

熱電阻激勵電壓: 2.5V

允許線阻:≤1002

輸出端

輸出信號:4-20mA;0-20mA;0-5V;0-10V

輸出負載電阻:RL≤500Q(輸出為電流信號時)

RL≥1K2(輸出為電壓信號時)

基本參數

電源:DC24V,+10%

消耗電流:<70mA(- -進一出,24V供電， 20mA輸出時)

≤90mA(一進二出,24V供電, 20mA輸出時)

≤100mA(二進二出,24V供電，20mA輸出時)

基本精度:0.2%F.S.

溫度漂移:0.005%F.S./°C (-20°C~ +55*C)

響應時間:≤10mS(0-90%) (TYP)

絕緣強度:1500V AC/1min(輸入、輸出、電源之間)

絕緣電阻:≥100MQ(輸入、輸出、電源之間)

工作溫度范圍: -20~+55°C

電磁兼容性:符合GB/T 18268(IEC61326-1)

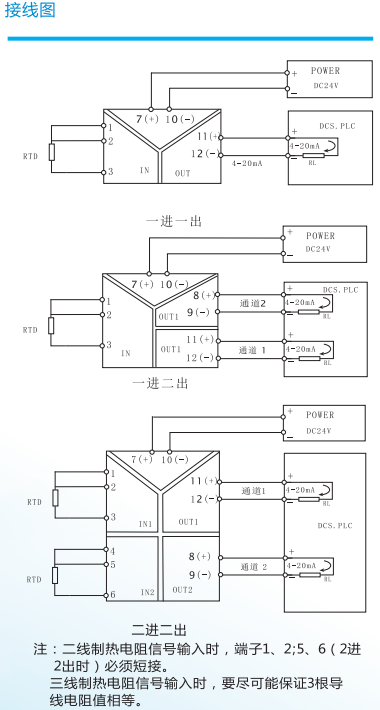

適用現場設備:二線制三線制熱電阻.
