●接受來自現場的熱電偶信號, 經隔離變送輸出標準的電流/電壓信號到控制室、PLC、 DCS及顯示儀表等。

●DIN導軌獨立式安裝方式

●輸入,輸出,電源三端口高可靠隔離

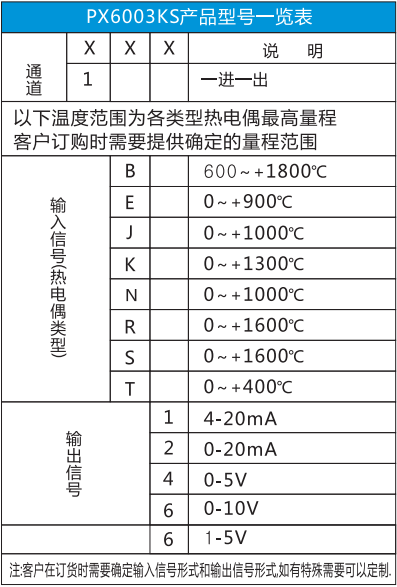

產品選型:

產品名稱:熱電偶信號隔離器

例:PX6003KS-1K1 ,輸入信號K型熱電偶(0-1300°C)、輸出

DC 4-20mA.

主要技術參數

輸入端

輸入信號: B,E,J,K,N,R,S,T等熱電偶信號

冷端補償:補償范圍:-25°C ~+75°C (每20°C誤差1°C )

補償方式:內部補償

輸出端

輸出信號:4-20mA;0-20mA;0-5V;0-10V

輸出負載電阻:RL≤500Q(輸出為電流信號時)

RL≥10KQ(輸出為電壓信號時)

基本參數

電源:DC24V,+10%

消耗電流:≤70mA(-進一-出,24V供電, 20mA輸出時)

≤90mA(一進二出,24V供電, 20mA輸出時)

≤100mA(二進二出，24V供電, 20mA輸出時)

基本精度:0.2%F.S.

溫度漂移:0.005%F.S./9C (-20°C ~ +55°C)

絕緣強度:1500V AC/1min(輸入、輸出、電源之間)

絕緣電阻:2100MQ(輸入、輸出、電源之間)

工作溫度范圍: -20~+55°C

電磁兼容性:符合GB/T 18268(IEC61326-1)

適用現場設備:熱電偶
