●接受來自現場的熱電偶信號,經隔離變送輸出標準的電流/電壓信號到控制室、PLC、 DCS及顯示儀表等。

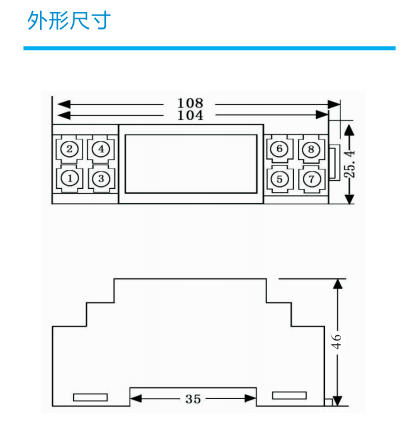

●DIN導軌獨立式安裝方式

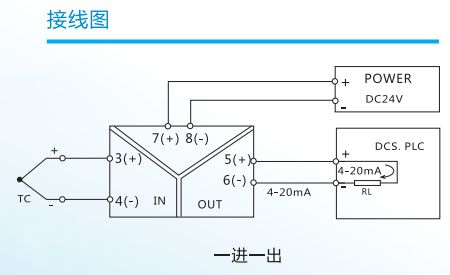

●輸入，輸出，電源三端口高可靠隔離

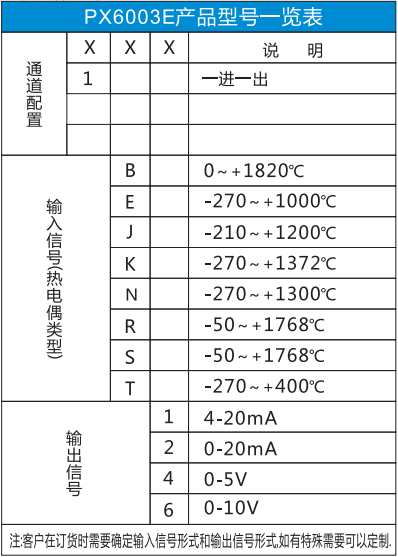

產品選型:

熱電偶信號隔離器

例:,型號: PX6003E-1K1 ,輸入信號K型熱電偶(0-1000°C)、

輸出DC 4-20mA.

主要技術參數

輸入端

輸入信號: B,E,J,K,N,R,S,T等熱電偶信號

冷端補償:補償范圍:-25°C ~ +75°C (每20°C誤差1°C )

補償方式:內部補償

輸出端

輸出信號:4-20mA;0-20mA;0-5V;0-10V

輸出負載電阻:RL≤5002(輸出為電流信號時)

基本參數

RL≥10KQ2(輸出為電壓信號時)

電源:DC24V,+10%

消耗電流:≤50mA(一進一出,24V供電， 20mA輸出時)

≤70mA(一進二出,24V供電，20mA輸出時)

≤100mA(二進二出,24V供電，20mA輸出時)

超限報警:低于溫度下限，輸出3.8mA,(4-20mA輸出時)

高于溫度上限,輸出20.5mA

斷偶報警:輸出22mA或3.8mA

基本精度:0.2%F.S.

溫度漂移:0.005%F.S./C (-20°C~+55°C)

響應時間:≤10mS(0-90%) (TYP)

絕緣強度:1500V AC/1min(輸入、輸出、電源之間)

絕緣電阻:2100MQ(輸入、輸出、電源之間)

工作溫度范圍: -20~+55°C

電磁兼容性:符合GB/T 18268(IEC61326-1)

適用現場設備:熱電偶
