●接受來自現場的熱電偶信號,經隔離變送輸出標準的電流/電壓信號到控制室、PLC、 DCS及顯示儀表等。

●DIN導軌獨立式安裝方式

●輸入,輸出,電源三端口高可靠隔離

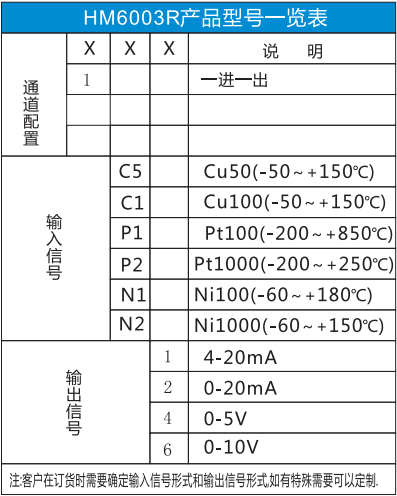

產品選型:

熱電阻信號隔離器

例:型號: HM6003R-1P21 ,輸入信號PT100(0-200°C)、輸出

DC 4-20mA.

主要技術參數

輸入端

輸入信號: PT100,Cu50,Ni1000等熱電阻信號

熱電阻激勵電流:≤1mA

允許線阻:≤100N

輸出端

輸出信號:4-20mA;0-20mA;0-5V;0-10V

輸出負載電阻:RL≤500N(輸出為電流信號時)

RL21K2(輸出為電壓信號時)

基本參數

電源:DC24V,+10%

消耗電流:<50mA(-進一-出,24V供電,20mA輸 出時)

≤70mA(一進二出,24V供電, 20mA輸出時)

≤100mA(二進二出,24V供電,20mA輸出時)

超限報警:低于溫度下限,輸出3.8mA,(4-20mA輸出時)

高于溫度上限,輸出20.5mA

斷線報警:輸出22mA

基本精度:0.2%F.S.

溫度漂移:0.005%F.S./9C (-20°C~ +55°C)

響應時間:≤10mS(0-90%) (TYP)

絕緣強度:1500V AC/1min(輸入、輸出、電源之間)

絕緣電阻:2100MQ(輸入、輸出、電源之間)

工作溫度范圍: -20~+55°C

電磁兼容性:符合GB/T 18268(IEC61326-1)

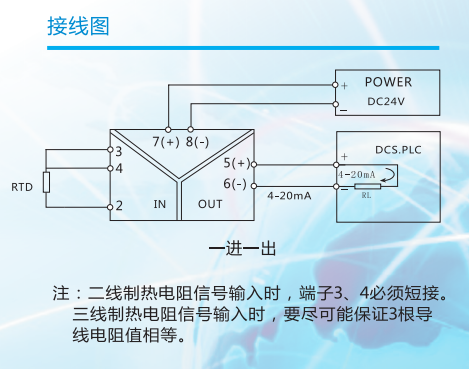

適用現場設備:二線制,三線制熱電阻
