概述

直流信號變送器采用高性能的電磁隔離原理,將被測直流電流轉換成線性比例輸出的模擬信號標準直流電壓/電流)產品輸出穩定好線性度高,集成化程度高,并且結構簡單,便于安裝,長期工作穩定性好等特點。

常規參數

精度等級: 0.5級

線性范圍: 0- 120%標稱輸入

響應時間:小于250ms

負載電阻:電壓輸出: 22KQ

電流輸出:輔助電源輸出負載

+12VDC小于350∩

+ 15VDC小于5002

+ 24VDC小于6500

工頻耐壓:輸入/輸出/外殼:

AC2.5kv/min.1mA

溫漂: 150 (PPM/°C )

頻率:50Hz

額定過載:電流: 1.2倍電壓: 1.2倍

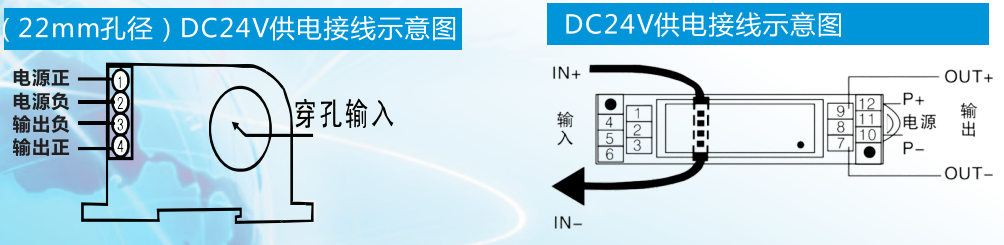

隔離: 24V電源、電源負極與信號輸出負極共地

絕緣電阻:大于20M (DC500V)

使用溫度范圍: -20°C~50°C

使用濕度范圍: 10~95%RH(無凝露)

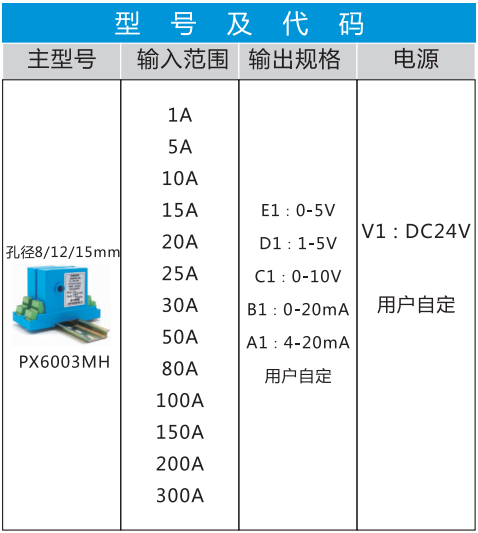

型號舉例

即:電流變送器輸入: DC 0- 20A輸出4-

20mA孔徑孔徑8mm電源DC24V

輸出: 4-20mA

電源: 24VDC

孔徑: 8mm
