概述

24V或220v供電,輸入、輸出、電源,三端口全隔離,將工業現場直流電流電壓信號隔離、轉換為標準電流、電壓信號。

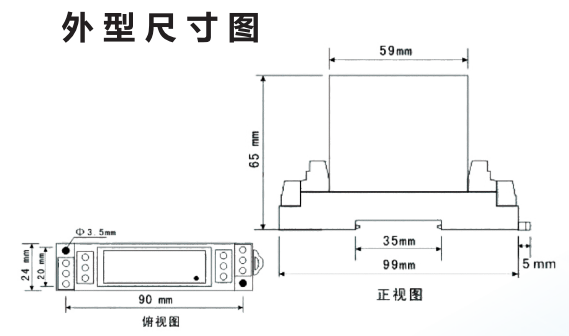

DIN導軌獨立式安裝方式

主要技術參數

輸入端

輸入信號:0-75mv、0-5V、0-10V、30V、 60V

4-20MA、100V、 150V、 500V. 5A

輸入阻抗:≥300KN

輸出端

輸出信號:4-20mA;0-20mA;0-5V;0-10V

輸出負載電阻:RL≤5002(輸出為電流信號時)

RL≥10KS(輸出為電壓信號時)

基本參數

電源:AC/DC220V. DC24V,土 10%

消耗電流:≤30mA(- -進一 出,24V供電, 20mA輸出時)

≤50mA(一進二出,24V供電,20mA輸出時)

基本精度:0.2%F.S.

溫度漂移:0.005%F.S./°C (-20°C ~ +55°C)

響應時間:≤10mS(0-90%) (TYP)

絕緣強度:1500V AC/1min(輸入、輸出、電源之間)

絕緣電阻:≥100MS2(輸入、輸出、電源之間)

工作溫度范圍: -20~ +55°C

電磁兼容性:符合GB/T 18268(IEC61326-1)

適用現場設備:電壓信號輸出設備

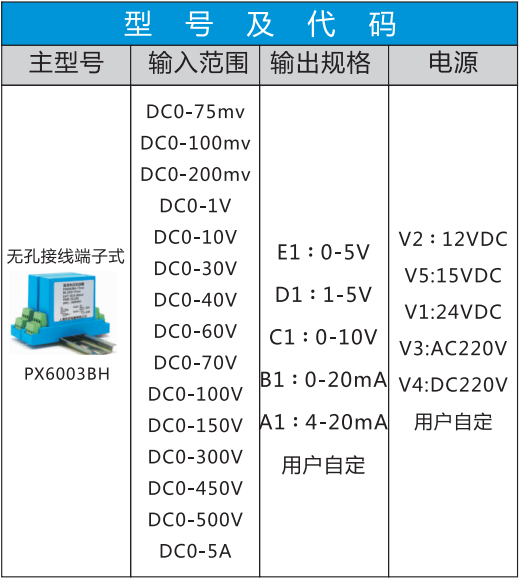

舉例型號: PX6003BH-75mv-A1-V1

輸入DC0-75mv，輸出4- 20mA DC24V
